工程概况:
本工程为深圳某12英寸集成电路制造(深圳)有限公司12英寸集成电路项目废水深度处理工程,建设地点为深圳市坪山区大工业区内。
处理规模:
总处理量4950m3/d(土建工程按10000m3/d规模设计),其中包括含氟废水2100m3/d(土建工程按4200m3/d规模设计),人工湿地按10000m3/d规模一次建成设计。项目目场地面积28886.96m2。
处理工艺:

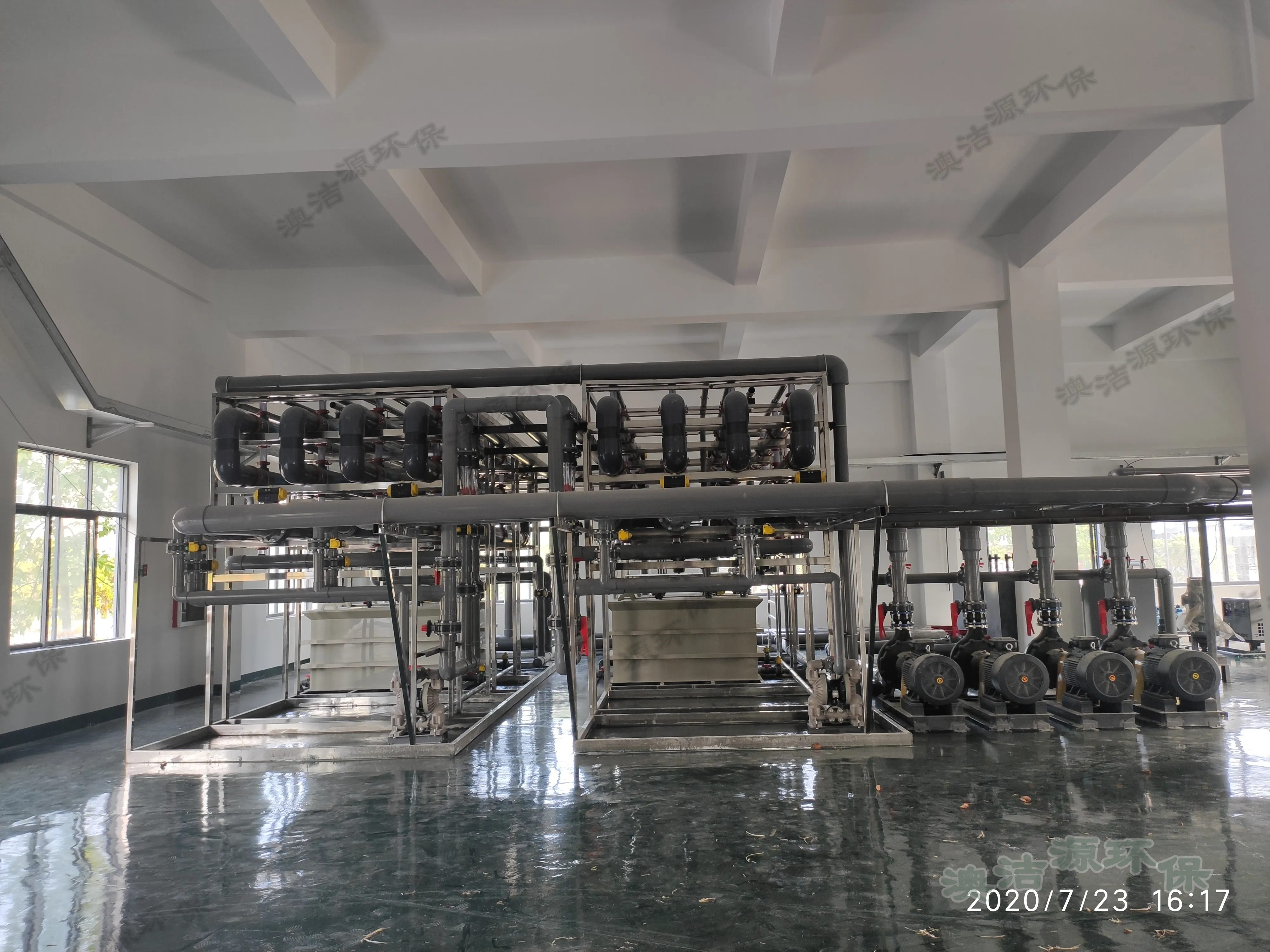

含氟废水处理工艺:三级混凝沉淀+TMF处理工艺+RO反渗透。
综合废水处理工艺:立体生态深度处理系统+混凝沉淀+人工湿地处理工艺。
客户痛点:
集成电路芯片制造生产过程产生含氟废水与综合生产废水,两大难点:
- 含氟废水氟离子浓度高、水质波动大,常规一级沉淀很难稳定达标,排放管控严苛;
- 综合废水污染物组分复杂,含有有机物、悬浮物,单纯物化处理出水稳定性不足;
- 项目预留用地紧张,土建需要兼顾远期扩容,分期建设,要求工艺占地紧凑、可预留扩容余量;
- 厂区对运维稳定性要求极高,不能出现水质超标、系统停机影响芯片生产。
进出水指标:
✅ 含氟废水
- 进水:氟离子高浓度,水质随生产班次波动;
- 出水:氟离子稳定降至排放标准限值以内,满足当地工业废水排放要求,保障后端 RO 系统长期稳定运行,减少膜结垢污染。
✅ 综合废水
- 进水:含有生产清洗废液、悬浮物、微量有机物,水质组分复杂;
- 出水:经过立体生态系统 + 人工湿地深度净化,出水稳定达标,兼具生态化景观效果。
工艺选型理由:
- 含氟废水选用三级混凝沉淀 + TMF+RO 工艺
三级混凝沉淀可以分阶段逐步去除氟离子,应对进水浓度波动;搭配 TMF 微滤过滤,拦截沉淀物,保护后端 RO 反渗透膜组件;RO 进一步深度处理,保障出水指标稳定。
相比传统单级沉淀,多级反应抗冲击负荷更强,适合半导体芯片厂水质波动场景。
- 综合废水选用立体生态深度处理 + 混凝沉淀 + 人工湿地
采用物化预处理 + 生态深度处理组合工艺,人工湿地兼具水质净化与景观功能;土建按远期规模一次性建设,满足后期产能扩容需求,节省二次改造投资。
项目难点:
- 水质波动大:芯片生产线不同工序排水组分变化大,对工艺抗冲击能力要求高;
- 含氟废水处理难度高:氟离子去除对 pH、药剂投加控制精度要求严格,控制不当极易出水超标;
- 场地规划受限:项目用地有限,同时土建要一次性按远期 10000m³/d 规模预留,需要紧凑布局;
- 连续稳定运行:半导体工厂全年不间断生产,污水处理系统必须长期连续稳定运行,运维容错率低。
验收效果:
整套系统调试完成后一次性通过环保验收。
- 含氟废水:氟离子持续稳定达标,TMF+RO 膜系统运行稳定,清洗周期可控;
- 综合废水:经人工湿地深度处理,出水指标长期稳定,湿地植被生长良好,实现生态化水处理;
- 系统满足远期扩容需求,土建预留空间可在产能提升时直接接入新增废水,无需大规模破土改造。
项目长期稳定运维,保障芯片制造生产连续运行。
